介质 |
压力 |
温度 |
转速(RPM) |
水 |
10bar /145PSI |
120oC / 245oF |
100 |
Z系列钢铁行业专用旋转接头选用注意事项:
1、Z系列旋转接头被装在中心孔,减小装在辊子中的黄铜壳体的突出部分,并且使壳体对不锈钢转子起固定作用。
2、不锈钢转子装在较长的同心衬套中,加之碳化钨(或碳化硅)密封,可显著提高其使用寿命。甚至可以应用在过滤
精度较差的环境中。
3、接头安装在一个缸体中,有余隙空间,避免瞬间冲击造成损坏情况。由于采用了微小尺寸搭接密封的设计,可降低
转动所产生的摩擦力。弹簧用于避免流体产生噪音的振动。

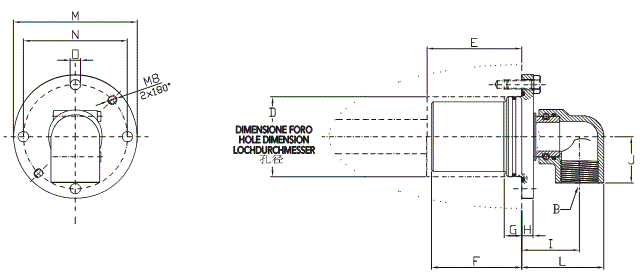

型号 |
单一通道 |
水 D |
B |
øD |
E |
F |
G |
H |
I |
J |
L |
ØM |
ØN |
ØO |
KG |
Z20-301-60Z |
G 3/4" |
50.1-50.2 |
63 |
60 |
16 |
8 |
52 |
28 |
71 |
88 |
71 |
9 4X90° |
1.5 |
Z25-301-60Z |
G 1" |
71-71.15 |
81 |
78 |
12.5 |
10 |
50 |
40 |
71 |
108 |
90 |
9 4X90° |
2.3 |
Z40-301-60Z |
G1-1/2" |
71-71.15 |
91 |
87.5 |
12.5 |
10 |
61 |
45 |
90 |
109 |
92 |
9 4X90° |
4.5 |
型号 |
双通道 |
水 D |
2XB |
øD |
E |
F |
G |
H |
I |
J |
L |
ØM |
ØN |
ØO |
P |
Q |
T |
ØVH9 |
KG |
Z20-301-61Z-800 |
G 3/4" |
50.1-50.2 |
63 |
60 |
16 |
8 |
52 |
40 |
71 |
88 |
71 |
9 4X90° |
51 |
85 |
48 |
13 |
2 |
Z25-301-61Z-800 |
G 3/4" |
71-71.15 |
81 |
78 |
12.5 |
10 |
47 |
40 |
71 |
108 |
90 |
9 4X90° |
51 |
85 |
64 |
19 |
3 |
Z40-301-61Z-800 |
G 1" |
71-71.15 |
91 |
87.5 |
12.5 |
10 |
54 |
45 |
90 |
109 |
92 |
9 4X90° |
64 |
108 |
64 |
28 |
5 |
