介质 |
压力 |
温度 |
转速（RPM) |
|
水 |
10bar /145PSI |
120oC / 245oF |
3500 |
|
真空 |
6.7Kpa/28''Hg |
|
液压油 |
50bar /725PSI |
V系列埋入式旋转接头选用注意事项：
1、当适用于冷却水的压力超过8bar时，温度不要超过100度。
在应用过程中，应避免液压油在峰值时的冲击，因为这样可能会导致密封环的断裂。
弹簧用于防止由于流体产生的紊流和振动。
2、两种密封组合可供客户选用：
N型（标准型）— 石墨密封，应用于真空和空冷；
D型（重负荷型）— 碳化钨（或碳化硅）密封，应用于液压油冷却。
3、此型号的旋转接头安装在轴或柱体中，并留出微小的外伸量以便于固定。旋转接头的锁紧端旋转，而接头的进水管
是固定不变的。通常，黄铜壳体内部安装不锈钢弹簧，是为了防止冷却液冲走润滑油脂以及减少震动。
|

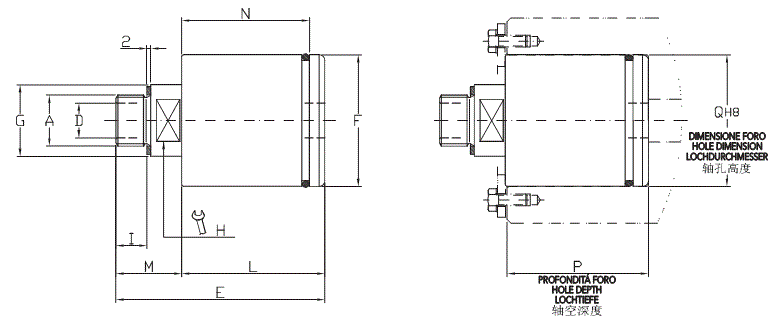

型号 |
单一通道 |
|
空气-真空 |
液压油 |
A |
øD |
E |
ØF |
ØG |
H |
I |
L |
M |
N |
P |
ØQH8 |
KG |
|
V06-302-01R |
V06-301-01R |
G 1/4"RH |
3.5 |
71 |
28.4 |
20 |
15 |
11 |
47 |
23 |
28 |
47.5 |
28.5 |
0.2 |
|
V08-302-01R |
V08-301-01R |
G 1/4"LH |
7 |
82 |
44.3 |
20 |
17 |
11 |
58 |
23 |
50 |
58.5 |
44.5 |
0.6 |
|
V10-302-01R |
V10-301-01R |
G 3/8"RH |
9 |
91 |
49 |
25 |
17 |
13 |
63 |
27 |
54 |
63.5 |
49.2 |
0.7 |
|
V15-302-01R |
V15-301-01R |
G 1/2"RH |
13 |
96 |
58.5 |
30 |
24 |
13 |
67.5 |
28 |
58 |
67.5 |
58.7 |
1.3 |
