介质 |
压力 |
温度 |
转速（RPM) |
|
水 |
1/4''~1-1/2''→50bar/725PSI
2''→40bar/580PSI
|
120oC / 245oF |
1/8"~3/4"→3500
1"→3000
1-1/4"~1-1/2"→2500
2"→750
|
|
空气 |
10bar /145PSI |
|
真空 |
6.7Kpa/28''Hg |
F系列全不锈钢型旋转接头选用注意事项：
1、当液压压力达到8bar时，冷却水温度不得超过100度。
当有正、反转向应用时，建议选用法兰连接。
弹簧用于防止由于流体产生的紊流和振动。
2、两种密封组合可供客户选用：
N型（标准型）— 石墨密封，应用于过滤水、热油、饱和蒸汽的间歇供给情况；
D型（重负荷型）— 碳化钨（或碳化硅）密封，应用于劣质过滤水及磨削液的密封。
此型号的旋转接头为不锈钢材质，适用于许多场合。还被大量应用到化学、制药和食物工业中。
|
型号 |
双通道 固定虹吸管 |
|
水N |
水D |
空气-真空 |
A |
B |
øD |
E |
ØF1 |
ØF2 |
ØG |
H |
I |
L |
T |
U |
V |
W |
KG |
|
F10-300-01R-800 |
F10-301-01R-800 |
F10-302-01R-800 |
G 3/8"RH |
G 3/8" |
9 |
145 |
43 |
- |
25 |
17 |
13 |
73 |
92 |
10 |
M6 |
G 1/4" |
0.9 |
|
F10-300-02L-800 |
F10-301-02L-800 |
F10-302-02L-800 |
G 3/8"LH |
|
F15-300-01R-800 |
F15-301-01R-800 |
F15-302-01R-800 |
G 1/2"RH |
G 1/2" |
13 |
166 |
55 |
- |
30 |
24 |
13 |
82 |
105 |
12 |
G 1/8" |
G 3/8" |
1.5 |
|
F15-300-02L-800 |
F15-301-02L-800 |
F15-302-02L-800 |
G 1/2"LH |
|
F20-300-01R-800 |
F20-301-01R-800 |
F20-302-01R-800 |
G 3/4"RH |
G 3/4" |
18 |
193 |
64 |
- |
37 |
30 |
16 |
94 |
123 |
14 |
G 1/4" |
G 1/2" |
2.2 |
|
F20-300-02L-800 |
F20-301-02L-800 |
F20-302-02L-800 |
G 3/4"LH |
|
F25-300-01R-800 |
F25-301-01R-800 |
F25-302-01R-800 |
G 1"RH |
G 1" |
23 |
216 |
70 |
- |
45 |
36 |
20 |
105 |
144 |
16 |
G 3/8" |
G 1/2" |
2.7 |
|
F25-300-02L-800 |
F25-301-02L-800 |
F25-302-02L-800 |
G 1"LH |
|
F32-300-01R-800 |
F32-301-01R-800 |
F32-302-01R-800 |
G1-1/4"RH |
G1-1/4" |
31 |
245 |
85 |
95 |
55 |
46 |
22 |
119 |
158 |
16 |
G 1/2" |
G 3/4" |
5.1 |
|
F32-300-02L-800 |
F32-301-02L-800 |
F32-302-02L-800 |
G1-1/4"LH |
|
F40-300-01R-800 |
F40-301-01R-800 |
F40-302-01R-800 |
G1-1/2"RH |
G1-1/2" |
36 |
277 |
95 |
105 |
60 |
50 |
24 |
132 |
177 |
18 |
G 3/4" |
G 1" |
7.4 |
|
F40-300-02L-800 |
F40-301-02L-800 |
F40-302-02L-800 |
G1-1/2"LH |
|
F50-300-01R-800 |
F50-301-01R-800 |
F50-302-01R-800 |
G 2"RH |
G 2" |
48 |
303 |
110 |
120 |
70 |
60 |
25 |
139 |
193 |
20 |
G 1" |
G1-1/4" |
8.7 |
|
F50-300-02L-800 |
F50-301-02L-800 |
F50-302-02L-800 |
G 2"LH |
|

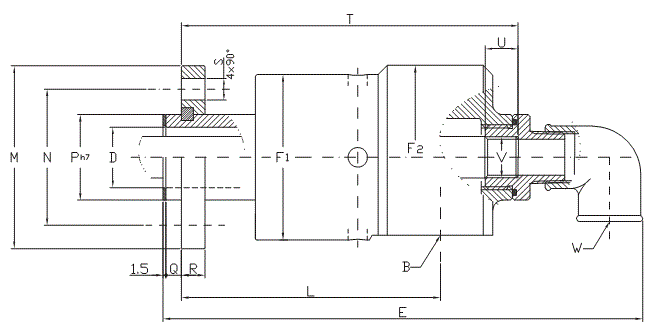

型号 |
双通路 固定虹吸管 法兰连接 |
|
水N |
水D |
空气-真空 |
B |
øD |
E |
ØF1 |
ØF2 |
L |
ØM |
ØN |
ØPh7 |
Q |
R |
S |
T |
U |
V |
W |
KG |
|
F10-300-03F-800 |
F10-301-03F-800 |
F10-302-03F-800 |
G 3/8" |
9 |
148 |
43 |
- |
82 |
53 |
38 |
18 |
6 |
8 |
9 |
101 |
10 |
M6 |
G 1/4" |
1 |
|
F15-300-03F-800 |
F15-301-03F-800 |
F15-302-03F-800 |
G 1/2" |
13 |
171 |
55 |
- |
92 |
60 |
45 |
25 |
6 |
10 |
9 |
115 |
12 |
G 1/8" |
G 3/8" |
1.7 |
|
F20-300-03F-800 |
F20-301-03F-800 |
F20-302-03F-800 |
G 3/4" |
18 |
191 |
64 |
- |
101 |
68 |
50 |
30 |
6 |
10 |
9 |
130 |
14 |
G 1/4" |
G 1/2" |
2.4 |
|
F25-300-03F-800 |
F25-301-03F-800 |
F25-302-03F-800 |
G 1" |
23 |
217 |
70 |
- |
119 |
78 |
60 |
36 |
7 |
12 |
9 |
157 |
16 |
G 3/8" |
G 1/2" |
3 |
|
F32-300-03F-800 |
F32-301-03F-800 |
F32-302-03F-800 |
G1-1/4" |
31 |
247 |
85 |
95 |
133 |
94 |
70 |
44 |
8 |
12 |
11 |
172 |
16 |
G 1/2" |
G 3/4" |
5.6 |
|
F40-300-03F-800 |
F40-301-03F-800 |
F40-302-03F-800 |
G1-1/2" |
36 |
273 |
95 |
105 |
139 |
99 |
78 |
52 |
10 |
14 |
11 |
185 |
18 |
G 3/4" |
G 1" |
7.6 |
|
F50-300-03F-800 |
F50-301-03F-800 |
F50-302-03F-800 |
G2" |
48 |
305 |
110 |
120 |
154 |
119 |
95 |
65 |
10 |
14 |
11 |
208 |
20 |
G 1" |
G1-1/4" |
9.5 |
