介质 |
型号 |
压力 |
温度 |
转速(RPM) |
冷却液 |
A08 |
100bar /1450PSI |
120oC / 245oF |
15000 |
A10 |
70bar / 1015PSI |
10000 |
A10 |
40bar /580PSI |
10000 |
干转 |
A08 |
/ |
/ |
NO |
A10 |
/ |
NO |
A系列通用型旋转接头选用注意事项:
1、A系列旋转接头是用于冷却液情形,并同心轴高速旋转。
2、微小尺寸接触形式让平衡密封环在转动时摩擦力降至最低,能够承受冷却液的巨大压力。碳化钨密封即使在过滤精度
较低的冷却液时,仍然可以达到很长的使用寿命,但一定要保证在运转中要有持续冷却液的供应。弹簧用于防止由于
流体产生的紊流和振动。选用的高转速。高精密度轴承可以在高转速下长时间工作。所有零部件均为抗氧化材料,工
作中允许使用纯水。
3、不允许在不与ROTOFLUX客服部门协商的情况下,超过旋转接头的极限而使用。现在被普遍应用的是A型,

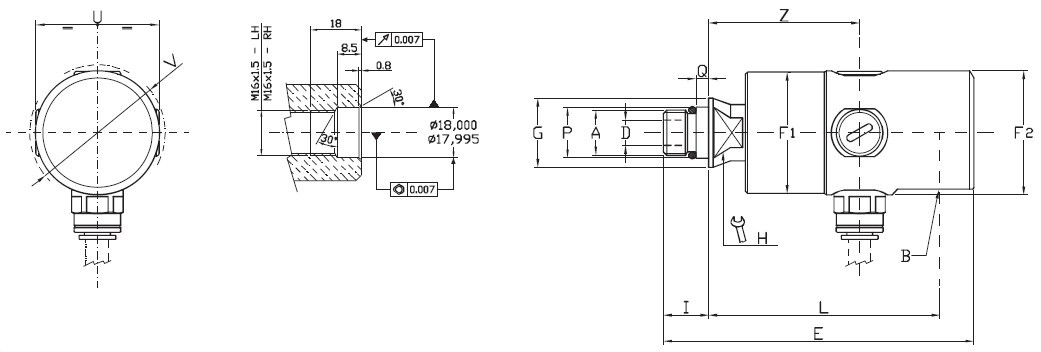

![](/ckfinder/userfiles/images/QQ图片20130719100637(1).jpg)
型号 |
90度接头 |
|
A |
B |
øD |
E |
ØF1 |
ØF2 |
ØG |
H |
I |
L |
ØP |
Q |
U |
ØV |
Z |
KG |
A08-1301-04R |
M16x1.5RH |
G 1/4" |
5 |
91 |
34 |
34.4 |
24.5 |
17 |
16 |
66 |
18 |
4.5 |
35 |
38 |
41 |
0.3 |
A08-1301-05L |
M16x1.5LH |
A10-1301-04R |
M16x1.5RH |
G 3/8" |
9 |
110 |
43 |
44 |
24.5 |
17 |
16 |
82 |
18 |
4.5 |
43.6 |
47.5 |
53.5 |
0.5 |
A10-1301-05L |
M16x1.5LH |
A10-1371-04R |
M16x1.5RH |
G 3/8" |
9 |
110 |
43 |
44 |
24.5 |
17 |
16 |
82 |
18 |
4.5 |
43.6 |
47.5 |
53.5 |
0.5 |
A10-1371-05L |
M16x1.5LH |
G 3/8" |
9 |
110 |
43 |
44 |
24.5 |
17 |
16 |
82 |
18 |
4.5 |
43.6 |
47.5 |
53.5 |
0.5 |
A10-1371-82L |
5/8"-18 UNF |
G 3/8" |
9 |
110 |
43 |
44 |
24.5 |
17 |
16 |
82 |
18 |
4.5 |
43.6 |
47.5 |
53.5 |
0.5 |
![](/ckfinder/userfiles/images/39-2.gif)
型号 |
直式接头 |
|
A |
B |
øD |
E |
ØF1 |
ØF2 |
ØG |
H |
K |
I |
L |
ØP |
Q |
U |
ØV |
Z |
KG |
A08-1302-04R |
M16x1.5RH |
G 1/4" |
5 |
108 |
34 |
34.4 |
24.5 |
17 |
30 |
16 |
92 |
18 |
4.5 |
35 |
38 |
41 |
0.3 |
A08-1302-05L |
M16x1.5LH |
A10-1302-04R |
M16x1.5RH |
G 3/8" |
9 |
125 |
43 |
44 |
24.5 |
17 |
24 |
16 |
109 |
18 |
4.5 |
43.6 |
47.5 |
53.5 |
0.5 |
A10-1302-05L |
M16x1.5LH |
A10-1372-04R |
M16x1.5RH |
G 3/8" |
9 |
125 |
43 |
44 |
24.5 |
17 |
24 |
16 |
109 |
18 |
4.5 |
43.6 |
47.5 |
53.5 |
0.5 |
A10-1372-05L |
M16x1.5LH |
G 3/8" |
9 |
125 |
43 |
44 |
24.5 |
17 |
24 |
16 |
109 |
18 |
4.5 |
43.6 |
47.5 |
53.5 |
0.5 |
