介质 |
型号 |
压力 |
温度 |
转速(RPM)
|
冷却液 |
A08 |
100bar /1450PSI |
90oC /195oF |
15000 |
A10 |
70bar /1050PSI |
10000 |
A10 |
40bar /580PSI |
10000 |
干转 |
A08 |
/ |
/ |
15000 |
A10 |
/ |
10000 |
A系列通用型旋转接头选用注意事项:
1、此类型是特殊的旋转接头,在中心不通入冷却液时可以高速干转。
2、其结构设计使冷却液即可提供必要的密封压力。当接头在无液体流量时,密封环并不接触,转子几乎没有任何摩擦。
当有冷却液输入,就会因为流体流量产生一个轻的压力压紧密封面的弹性O形圈及密封面,保证没有液体泄漏。
而流量停止则O形圈压力释放,密封环面自动分离。在操作刚启动和结束时,密封处可能会有少量冷却液滴落最终溢
出。如果此情况发生,溢出的冷却液也将会经过迷宫式密封环,再由排泄孔排出。
3、微小尺寸接触形式让平衡密封环在转动时摩擦力降至最低,能够承受冷却液的巨大压力。碳化钨密封即使在过滤精度
较低的冷却液时,仍然可以达到很长的使用寿命,但一定要保证在运转中要有持续冷却液的供应。弹簧用于防止由于流
体产生的紊流和振动。选用的高速率、高精密度轴承可以在高转速下长时间工作。所有零部件均为抗氧化材料,工作中
允许使用纯水。
4、不允许在不与ROTOFLUX客服部门协商的情况下,超过旋转接头的极限而使用。

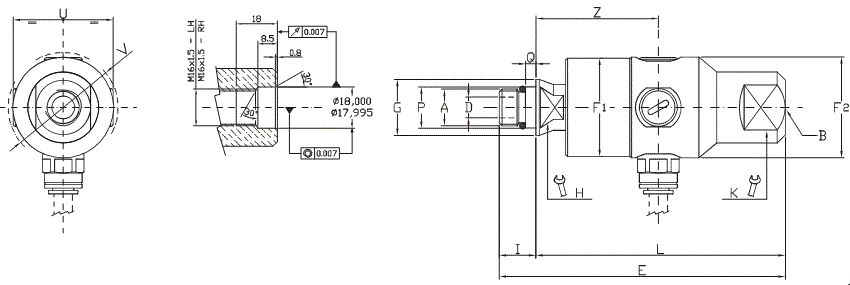

![](/ckfinder/userfiles/images/41-1.gif)
型号 |
90度接头 |
|
A |
B |
øD |
E |
ØF1 |
ØF2 |
ØG |
H |
I |
L |
ØP |
Q |
U |
ØV |
Z |
KG |
A08-1501-04R |
M16x1.5RH |
G 1/4" |
5 |
91 |
34 |
34.4 |
24.5 |
17 |
16 |
66 |
18 |
4.5 |
35 |
38 |
41 |
0.3 |
A08-1501-05L |
M16x1.5LH |
A10-1701-04R |
M16x1.5RH |
G 3/8" |
9 |
110 |
43 |
44 |
24.5 |
17 |
16 |
82 |
18 |
4.5 |
43.6 |
47.5 |
53.5 |
0.5 |
A10-1701-05L |
M16x1.5LH |
A10-1771-04R |
M16x1.5RH |
G 3/8" |
9 |
110 |
43 |
44 |
24.5 |
17 |
16 |
82 |
18 |
4.5 |
43.6 |
47.5 |
53.5 |
0.5 |
A10-1771-05L |
M16x1.5LH |
G 3/8" |
9 |
110 |
43 |
44 |
24.5 |
17 |
16 |
82 |
18 |
4.5 |
43.6 |
47.5 |
53.5 |
0.5 |
![](/ckfinder/userfiles/images/41-2.gif)
型号 |
直式接头 |
|
A |
B |
øD |
E |
ØF1 |
ØF2 |
ØG |
H |
K |
I |
L |
ØP |
Q |
U |
ØV |
Z |
KG |
A08-1502-04R |
M16x1.5RH |
G 1/4" |
5 |
108 |
34 |
34.4 |
24.5 |
17 |
30 |
16 |
92 |
18 |
4.5 |
35 |
38 |
41 |
0.3 |
A08-1502-05L |
M16x1.5LH |
A10-1702-04R |
M16x1.5RH |
G 3/8" |
9 |
125 |
43 |
44 |
24.5 |
17 |
24 |
16 |
109 |
18 |
4.5 |
43.6 |
47.5 |
53.5 |
0.5 |
A10-1702-05L |
M16x1.5LH |
A10-1772-04R |
M16x1.5RH |
G 3/8" |
9 |
125 |
43 |
44 |
24.5 |
17 |
24 |
16 |
109 |
18 |
4.5 |
43.6 |
47.5 |
53.5 |
0.5 |
A10-1772-05L |
M16x1.5LH |
G 3/8" |
9 |
125 |
43 |
44 |
24.5 |
17 |
24 |
16 |
109 |
18 |
4.5 |
43.6 |
47.5 |
53.5 |
0.5 |
