介质 |
型号 |
压力 |
温度 |
转速（RPM) |
|
冷却水 |
B08 |
100bar /1450PSI |
90oC /195oF |
20000 |
|
B10 |
70bar /1015PSI |
15000 |
|
空气 |
B08 |
10bar /145PSI |
20000 |
|
B10 |
15000 |
|
干转 |
B08 |
/ |
/ |
20000 |
|
B10 |
/ |
15000 |
B系列通用型旋转接头选用注意事项：
1、此类型是特殊的旋转接头，在中心不通入冷却液时可以高速干转。
2、其结构设计使冷却液即可提供必要的密封压力。当接头在无液体流量时，密封环并不接触，转子几乎没有任何摩擦。
当有冷却液输入，就会因为流体流量产生一个轻的压力压紧密封面的弹性O形圈及密封面，保证没有液体泄漏。
而流量停止则O形圈压力释放，密封环面自动分离。在操作刚启动和结束时，密封处可能会有少量冷却液滴落最终溢
出。如果此情况发生，溢出的冷却液也将会经过迷宫式密封环，再由排泄孔排出。
不允许在不与ROTOFLUX客服部门协商的情况下，超过旋转接头的极限而使用。
|

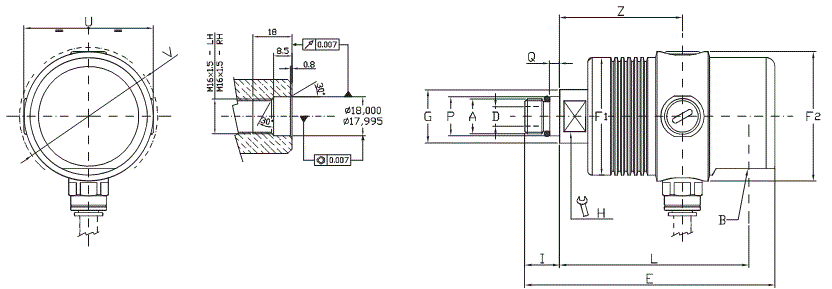

型号 |
90度接头 |
|
|
A |
B |
øD |
E |
ØF1 |
ØF2 |
ØG |
H |
I |
L |
ØP |
Q |
U |
ØV |
Z |
KG |
|
B08-1520-04R |
M16x1.5RH |
G1/4" |
5 |
101 |
44 |
49 |
24.5 |
17 |
16 |
76 |
18 |
4.5 |
49 |
52 |
49 |
0.6 |
|
B08-1520-05L |
M16x1.5LH |
|
B10-1720-04R |
M16x1.5RH |
G3/8" |
9 |
115 |
54 |
59.5 |
24.5 |
17 |
16 |
87 |
18 |
4.5 |
59.5 |
63 |
56.5 |
0.8 |
|
B10-1720-05L |
M16x1.5LH |
|

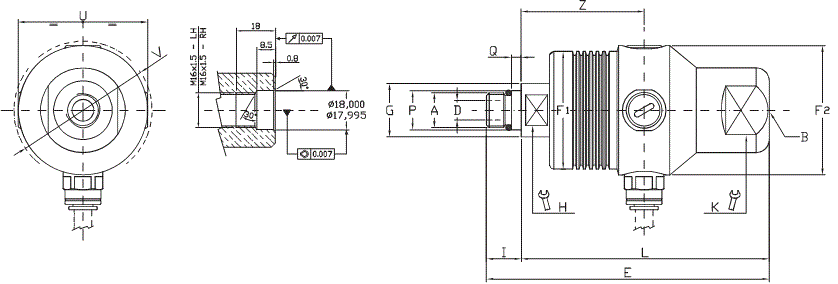

型号 |
直式接头 |
|
|
A |
B |
øD |
E |
ØF1 |
ØF2 |
ØG |
H |
K |
I |
L |
ØP |
Q |
U |
ØV |
Z |
KG |
|
B08-1522-04R |
M16x1.5RH |
G1/4" |
5 |
116 |
44 |
49 |
24.5 |
17 |
24 |
16 |
100 |
18 |
4.5 |
49 |
52 |
49 |
0.6 |
|
B08-1522-05L |
M16x1.5LH |
|
B10-1722-04R |
M16x1.5RH |
G3/8" |
9 |
130 |
54 |
59.5 |
24.5 |
17 |
32 |
16 |
114 |
18 |
4.5 |
59.5 |
63 |
56.5 |
0.8 |
|
B10-1722-05L |
M16x1.5LH |
