介质 |
压力 |
温度 |
转速(RPM) |
水 |
1/4''~1/2''→ 400bar /5800PSI 3/4''→ 250bar /3625PSI |
90oC / 195oF |
1/4''-1/2''→1500 |
液压油 |
3/4''→800 |
C系列通用型旋转接头选用注意事项:
1、此类型的旋转接头被应用到高转速、高压力的场合。
2、此类型旋转接头采用微小尺寸接触的平衡密封形式。与流体接触的所有管套结构均由不锈钢制成,
允许使用不同的流体工作。特别采用双列角接触球轴承,可承受极大的轴向负载。
必须的压力值是经过精确计算得到的,这种设计同时可以避免因流体扰动而产生的噪音和振动。
不允许在不与ROTOFLUX客服部门协商的情况下,超过旋转接头的极限而使用。
![](/ckfinder/userfiles/images/57-1.jpg)

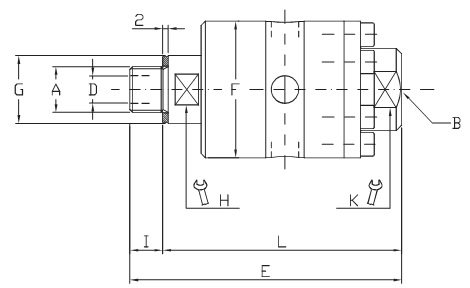

型号 |
单一通道 |
|
A |
B |
øD |
E |
ØF |
ØG |
H |
K |
I |
L |
KG |
C08-301-01R |
G 1/4" RH |
G 1/4" |
7 |
99 |
49.7 |
19.8 |
17 |
27 |
12 |
87 |
0.8 |
C10-301-01R |
G 3/8" RH |
G3/8" |
9 |
99 |
49.7 |
24.5 |
22 |
27 |
12 |
87 |
0.8 |
C15-301-01R |
G 1/2" RH |
G1/2" |
12 |
106 |
49.7 |
27.5 |
24 |
27 |
14 |
92 |
1.8 |
C20-301-01R |
G 3/4" RH |
G3/4" |
18 |
120 |
74 |
34.5 |
28 |
68 |
16 |
104 |
2.4 |
