介质 |
压力 |
温度 |
转速（RPM) |
|
空气 |
10bar /145PSI |
90oC / 195oF |
300 |
|
液压油 |
300bar /4380PSI |
60bar /870PSI→300 |
|
30bar /4350PSI→20 |
M系列通用型旋转接头选用注意事项：
1、此类型的旋转接头被应用到低转速、高压力的场合。
2、其密封是通过径向的环形滑座和O形密封环组合来实现的。O形环提供静态密封，而环形滑座提供动态密封。
次组合形式产生一个较小的摩擦力。
3、要防止无转动的情况下供给流体，而造成密封件损坏。转子由表面硬化并经研磨的不锈钢制成，可成搜轻微
的摩擦和磨损。
4、一个开槽的定位销防止旋转接头本体旋转，而不是通过锁紧端部螺丝防止转动的。
5、不允许在不与ROTOFLUX客服部门协商的情况下，超过旋转接头的极限而使用。
|

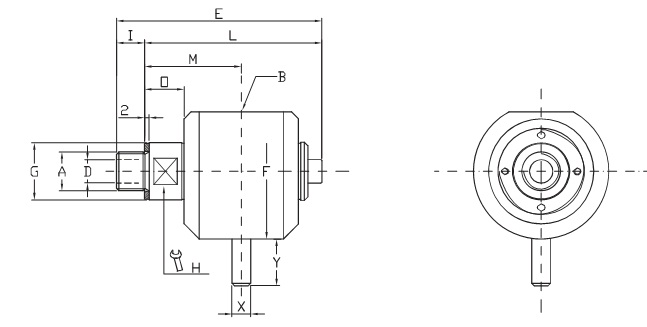

型号 |
单一通路 |
|
|
A |
B |
ØD |
E |
ØF |
ØG |
H |
I |
L |
M |
O |
X |
Y |
KG |
|
M108-1000-01R |
G1/4''RH |
G1/4'' |
7 |
77 |
78 |
19.5 |
17 |
12 |
65 |
36 |
16 |
8 |
20 |
0.4 |
|
M110-1000-01R |
G3/8''RH |
G3/8'' |
10 |
88 |
58 |
24.5 |
22 |
12 |
76 |
41.5 |
17 |
8 |
20 |
0.5 |
|
M115-1000-01R |
G1/2''RH |
G1/2'' |
12 |
88 |
58 |
27.5 |
24 |
14 |
74 |
39.5 |
15 |
8 |
20 |
0.5 |
|
M120-1000-01R |
G3/4''RH |
G3/4'' |
17.5 |
119 |
78 |
34.5 |
28 |
16 |
103 |
56 |
22 |
8 |
20 |
1.3 |
|
型号 |
双通路 |
|
|
A |
B1 |
B2 |
D1 |
ØD2 |
E |
ØF1 |
ØF2 |
ØG |
H1 |
H2 |
I |
L |
M |
N |
O |
X |
Y |
KG |
|
M120-1002-11R |
G3/4''RH |
G1/2'' |
G1/4'' |
G1/4'' |
7 |
191 |
78 |
48 |
43 |
38 |
17 |
16 |
175 |
68 |
78 |
34 |
8 |
20 |
1.3 |
