介质
|
压力 |
温度 |
转速(RPM) |
空气 |
10bar /145PSI |
90oC / 195oF |
250 |
液压油 |
250bar /3625PSI |
50bar /725PSI→250 |
250bar /3625PSI→15 |
M系列通用型旋转接头选用注意事项:
1、此类型的旋转接头被应用到低转速、高压力的场合。
2、其密封是通过径向的环形滑座和O形密封环组合来实现的。O形环提供静态密封,而环形滑座提供动态密封。
次组合形式产生一个较小的摩擦力。
3、转子由表面硬化并由研磨的不锈钢制成,可经受轻微的摩擦和磨损。壳体是由四部分组成,被六支螺丝固定。
次结构便于调节预紧力和零件维护。两个大的衬套通过长距离安装固定,可保证稳定的同轴度和避免欠对准情形。

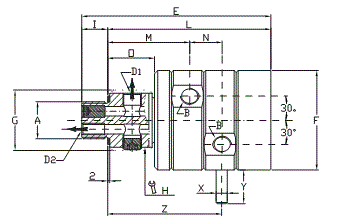

![](/ckfinder/userfiles/images/63-1.gif)
型号 |
双通路 |
液压油 |
空气 |
A |
B |
D1 |
ØD2 |
E |
ØF |
ØG |
H |
I |
L |
M |
N |
O |
ØX |
Y |
Z |
KG |
M210-000-01R |
M210-300-01R |
G1'' RH |
G3/8'' |
G3/8'' |
9 |
169 |
89 |
54 |
48 |
23 |
146 |
73.5 |
29 |
42 |
10 |
30 |
102 |
4.5 |
M210-000-05R |
M210-300-05R |
G1-1/2'' RH |
G3/4'' |
G3/4'' |
19 |
216 |
99.5 |
78 |
68 |
28 |
188 |
88 |
47 |
47 |
10 |
30 |
135 |
6.4 |
![](/ckfinder/userfiles/images/63-2.gif)
型号 |
双通路 |
液压油 |
空气 |
A |
B |
D1 |
ØD2 |
E |
ØF |
ØG |
H |
I |
L |
M |
N |
O |
ØX |
Y |
Z |
KG |
M210-002-01R |
M210-302-01R |
G1'' RH |
G3/8'' |
G3/8'' |
G3/8'' |
169 |
89 |
54 |
48 |
23 |
146 |
73.5 |
29 |
42 |
10 |
30 |
102 |
4.5 |
M210-002-01R |
M210-302-01R |
G1-1/2'' RH |
G3/4'' |
G3/4'' |
G3/4'' |
216 |
99.5 |
78 |
68 |
28 |
188 |
88 |
47 |
47 |
10 |
30 |
135 |
6.6 |

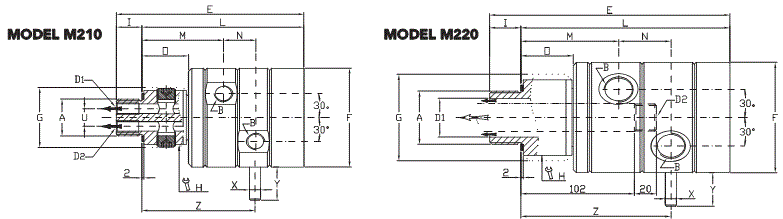

![](/ckfinder/userfiles/images/63-3(1).gif)
型号 |
双通路 |
液压油 |
空气 |
A |
B |
D1 |
ØD2 |
E |
ØF |
ØG |
H |
I |
L |
M |
N |
O |
U |
ØX |
Y |
Z |
KG |
M210-003-01R |
M210-303-01R |
G1'' RH |
G3/8'' |
G3/8'' |
G1/8'' |
169 |
89 |
54 |
48 |
23 |
146 |
73.5 |
29 |
42 |
16 |
10 |
30 |
102 |
4.5 |
M210-004-03R |
M210-303-03R |
G1-1/2'' RH |
G3/4'' |
Ø35 |
G3/4'' |
216 |
99.5 |
78 |
68 |
28 |
188 |
88 |
47 |
47 |
- |
10 |
30 |
135 |
5.6 |
