介质
|
压力 |
温度 |
转速（RPM) |
|
空气 |
10bar /145PSI |
90oC / 195oF |
250 |
|
液压油 |
250bar /3625PSI |
50bar /725PSI→250 |
|
250bar /3625PSI→15 |
M系列通用型旋转接头选用注意事项：
1、此类型的旋转接头被应用到低转速、高压力的场合。（此型号的旋转接头还可以通入其他的液体）
2、其密封是通过径向的环形滑座和O形密封环组合来实现的。O形环提供静态密封，而环形滑座提供动态密封。
次组合形式产生一个较小的摩擦力。
3、要防止无转动的情况下供给流体，而造成密封件损坏。转子由表面硬化并经研磨的不锈钢制成，可成搜轻微
的摩擦和磨损。
4、一个开槽的定位销防止旋转接头本体旋转，而不是通过锁紧端部螺丝防止转动的。
5、不允许在不与ROTOFLUX客服部门协商的情况下，超过旋转接头的极限而使用。
|

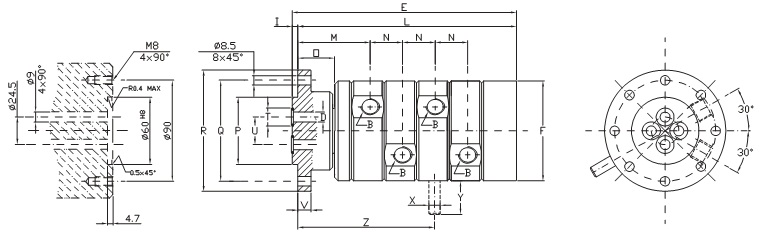

型号 |
双通路 |
|
液压油 |
空气 |
A |
ØD |
E |
ØF |
I |
L |
M |
N |
O |
ØP |
ØQ |
ØR |
ØT |
ØU |
V |
ØX |
Y |
Z |
KG |
|
M210-000-03F |
M210-300-03F |
G3/8'' |
9 2X180° |
142 |
89 |
5 |
137 |
64.5 |
29 |
33 |
60 |
90 |
108 |
16 |
24.5 |
12 |
10 |
30 |
93 |
4.8 |
|
型号 |
四通路 |
|
液压油 |
空气 |
A |
ØD |
E |
ØF |
I |
L |
M |
N |
O |
ØP |
ØQ |
ØR |
ØT |
ØU |
V |
ØX |
Y |
Z |
KG |
|
M410-000-03F |
M410-300-03F |
G3/8'' |
9 4X90° |
200 |
89 |
5 |
195 |
64.5 |
29 |
33 |
60 |
90 |
108 |
16 |
24.5 |
12 |
10 |
30 |
122 |
6 |
|
型号 |
六通路 |
|
液压油 |
空气 |
A |
ØD |
E |
ØF |
I |
L |
M |
N |
O |
ØP |
ØQ |
ØR |
ØT |
ØU |
V |
ØX |
Y |
Z |
KG |
|
M610-000-03F |
M610-300-03F |
G3/8'' |
8 6X60° |
258 |
89 |
5 |
253 |
64.5 |
29 |
33 |
60 |
90 |
108 |
12.6 |
27 |
12 |
10 |
30 |
151 |
7.5 |
