介质 |
压力 |
温度 |
转速(RPM) |
空气 |
10bar /145PSI |
90oC / 195oF |
200 |
液压油 |
250bar /3625PSI |
50bar /725PSI→200 |
250bar /3625PSI→15 |
M系列通用型旋转接头选用注意事项:
1、此类型的旋转接头被应用到低转速、高压力的场合。(此型号旋转接头还可以通入其他液体)
2、其密封是通过径向的环形滑座和O形密封环组合来实现的。O形环提供静态密封,而环形滑座提供动态密封。
次组合形式产生一个较小的摩擦力。
3、要防止无转动的情况下供给流体,而造成密封件损坏。转子由表面硬化并经研磨的不锈钢制成,可成搜轻微
的摩擦和磨损。
4、一个开槽的定位销防止旋转接头本体旋转,而不是通过锁紧端部螺丝防止转动的。
5、不允许在不与ROTOFLUX客服部门协商的情况下,超过旋转接头的极限而使用。

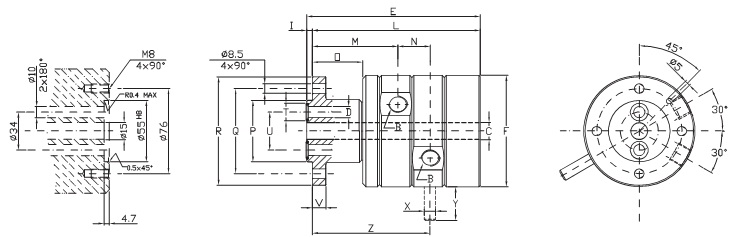

![](/ckfinder/userfiles/images/67-1.jpg)
型号 |
双通路 |
液压油 |
空气 |
B |
ØC |
ØD |
E |
ØF |
I |
L |
M |
N |
O |
ØP |
ØQ |
ØR |
ØT |
ØU |
V |
ØX |
Y |
Z |
KG |
M210-000-F15 |
M210-400-F15 |
G3/8'' |
15 |
10 2X180° |
155 |
99.5 |
5 |
150 |
76.5 |
29 |
45 |
55 |
76 |
97 |
16 |
34 |
12 |
10 |
30 |
105 |
5.5 |

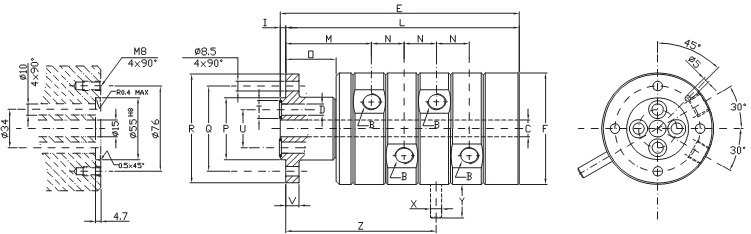

![](/ckfinder/userfiles/images/67-2.jpg)
型号 |
四通路 |
液压油 |
空气 |
B |
ØC |
ØD |
E |
ØF |
I |
L |
M |
N |
O |
ØP |
ØQ |
ØR |
ØT |
ØU |
V |
ØX |
Y |
Z |
KG |
M410-200-F15 |
M410-400-F15 |
G3/8'' |
15 |
10 4X90° |
213 |
99.5 |
5 |
208 |
76.5 |
29 |
45 |
55 |
76 |
97 |
16 |
34 |
12 |
10 |
30 |
134 |
7.5 |

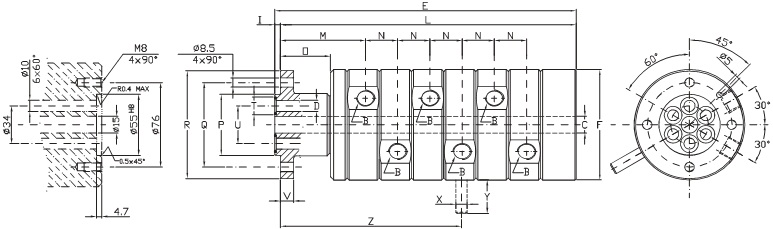

![](/ckfinder/userfiles/images/67-3.jpg)
型号 |
六通路 |
液压油 |
空气 |
B |
ØC |
ØD |
E |
ØF |
I |
L |
M |
N |
O |
ØP |
ØQ |
ØR |
ØT |
ØU |
V |
ØX |
Y |
Z |
KG |
M610-200-F15 |
M610-400-F15 |
G3/8'' |
15 |
10 6X60° |
271 |
99.5 |
5 |
266 |
76.5 |
29 |
45 |
55 |
76 |
97 |
16 |
34 |
12 |
10 |
30 |
163 |
9.5 |
