介质 |
压力 |
温度 |
转速(RPM) |
空气 |
10bar /145PSI |
90oC / 195oF |
200 |
液压油 |
250bar /3625PSI |
50bar /725PSI→200 |
250bar /3625PSI→15
|
M系列通用型旋转接头选用注意事项:
1、此类型的旋转接头被应用到低转速、高压力的场合。(此型号旋转接头还可以通入其他的液体)
2、其密封是通过径向的环形滑座和O形密封环组合来实现的。O形环提供静态密封,而环形滑座提供动态密封。
次组合形式产生一个较小的摩擦力。
3、要防止无转动的情况下供给流体,而造成密封件损坏。转子由表面硬化并经研磨的不锈钢制成,可成搜轻微
的摩擦和磨损。
4、一个开槽的定位销防止旋转接头本体旋转,而不是通过锁紧端部螺丝防止转动的。
5、不允许在不与ROTOFLUX客服部门协商的情况下,超过旋转接头的极限而使用。

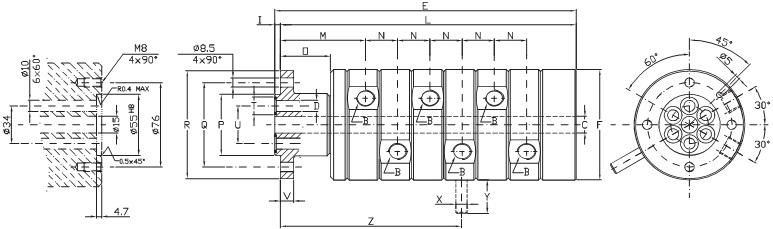

型号 |
八通路 |
液压油 |
空气 |
A |
ØC |
ØD |
E |
ØF |
I |
L |
M |
N |
O |
ØP |
ØQ |
ØR |
ØT |
ØU |
V |
ØX |
Y |
Z |
KG |
M810-200-F15 |
M810-400-F15 |
G3/8'' |
15 |
7.5 8X45° |
332 |
99.5 |
8 |
324 |
76.5 |
29 |
45 |
55 |
76 |
97 |
12 |
36 |
12 |
10 |
30 |
192 |
11 |
