介质 |
压力 |
温度 |
转速(RPM) |
空气 |
10bar /145PSI |
90oC / 195oF |
80 |
液压油 |
250bar /3625PSI |
50bar /725PSI→80 |
250bar /3625PSI→10 |
M系列通用型旋转接头选用注意事项:
1、此类型的旋转接头被应用到低转速、高压力的场合。(此型号的旋转接头还可以通入其他的液体)
2、其密封是通过径向的环形滑座和O形密封环组合来实现的。O形环提供静态密封,而环形滑座提供动态密封。
次组合形式产生一个较小的摩擦力。
3、要防止无转动的情况下供给流体,而造成密封件损坏。转子由表面硬化并经研磨的不锈钢制成,可成搜轻微
的摩擦和磨损。
4、一个开槽的定位销防止旋转接头本体旋转,而不是通过锁紧端部螺丝防止转动的。
5、不允许在不与ROTOFLUX客服部门协商的情况下,超过旋转接头的极限而使用。

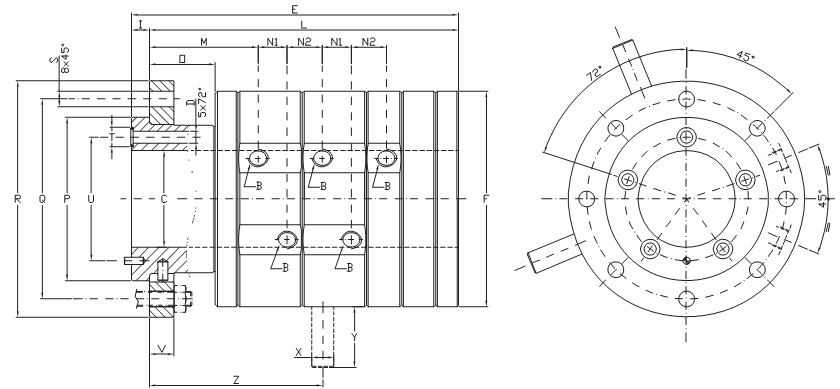

![](/ckfinder/userfiles/images/71-1.jpg)
型号 |
八通路 |
液压油 |
空气 |
A |
ØC |
ØD |
E |
ØF |
I |
L |
M |
N1 |
N2 |
O |
ØP |
ØQ |
ØR |
ØT |
ØU |
V |
ØX |
Y |
Z |
KG |
M510-000-F80 |
M510-300-F80 |
G3/8'' |
80 |
10 5X72° |
270 |
178 |
15 |
255 |
89.5 |
24 |
29 |
54 |
135 |
165 |
195 |
16 |
102 |
20 |
18 |
50 |
143 |
28 |
