【结构特点】
H 系列旋转接头结构是专门适用于冷却系统而设计的，具有体积小，重量轻，摩擦转矩小等优点，并采用平衡型密封结构，摩擦组对材料根据介质不同，选择各种浸渍石墨、青铜、碳化硅的不同组合，以抵挡铁锈、结垢及其他杂质对密封面的影响，且密封面经过光整加工后，表面镜化，密封更可靠，使用寿命更长。
【使用参数】
最高转数：1000/min 最高温度：100℃ 最高压力：1.0MPa 适用介质：水、空气、盐水
注：特殊使用条件的旋转接头请与钧天公司联系，订货时请注明使用条件。
1.铜壳体 2.弹簧 3.弹簧垫 4.平角垫 5.辅助密封圈 6.密封环
7.轴用挡圈 8.轴承 9.孔用挡圈 10.不锈钢转子
|

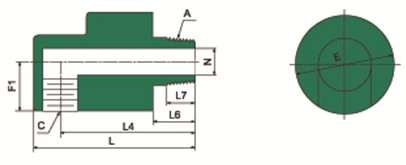

H 型单通路 螺纹连接 |
|
规格 |
型号 |
A |
C |
E |
F1 |
L |
L4 |
L6 |
L7 |
N |
Q |
R |
S |
T |
U |
|
6 |
HD-6 |
Rc1/8 |
Rc1/8 |
39 |
20 |
76 |
66 |
22 |
12 |
5 |
- |
- |
- |
- |
- |
|
8 |
HD-8 |
Rc1/4 |
Rc1/4 |
39 |
20 |
76 |
66 |
22 |
12 |
5 |
- |
- |
- |
- |
- |
|
10 |
HD-10 |
Rc3/8 |
Rc3/8 |
55 |
28 |
105 |
90 |
30 |
15 |
8 |
- |
- |
- |
- |
- |
|
15 |
HD-15 |
Rc1/2 |
Rc1/2 |
55 |
28 |
105 |
90 |
30 |
18 |
12 |
- |
- |
- |
- |
- |
|
20 |
HD-20 |
Rc3/4 |
Rc3/4 |
62 |
31 |
115 |
95 |
30 |
20 |
16 |
- |
- |
- |
- |
- |
|
25 |
HD-25 |
Rc1 |
Rc1 |
74 |
37 |
125 |
103 |
33 |
20 |
20 |
- |
- |
- |
- |
- |
|
32 |
HD-32 |
Rc1-1/4 |
Rc1-1/4 |
90 |
45 |
156 |
128 |
42 |
25 |
30 |
- |
- |
- |
- |
- |
|
40 |
HD-40 |
Rc1-1/2 |
Rc1-1/2 |
95 |
48 |
160 |
130 |
40 |
25 |
36 |
- |
- |
- |
- |
- |
|
50 |
HD-50 |
Rc2 |
Rc2 |
122 |
61 |
220 |
182 |
60 |
35 |
48 |
- |
- |
- |
- |
- |
|
65 |
HD-65 |
Rc2-1/2 |
Rc2-1/2 |
156 |
78 |
256 |
211 |
68 |
40 |
62 |
- |
- |
- |
- |
- |
|
80 |
HD-80 |
Rc3 |
Rc3 |
160 |
80 |
286 |
231 |
90 |
35 |
75 |
- |
- |
- |
- |
- |
|
100 |
HD-100 |
Rc4 |
Rc4 |
220 |
110 |
405 |
335 |
90 |
45 |
98 |
- |
- |
- |
- |
-
|
