【结构特点】
H 系列旋转接头结构是专门适用于冷却系统而设计的，具有体积小，重量轻，摩擦转矩小等优点，并采用平衡型密封结构，摩擦组对材料根据介质不同，选择各种浸渍石墨、青铜、碳化硅的不同组合，以抵挡铁锈、结垢及其他杂质对密封面的影响，且密封面经过光整加工后，表面镜化，密封更可靠，使用寿命更长。
【使用参数】
最高转数：1000/min 最高温度：100℃ 最高压力：1.0MPa 适用介质：水、空气、盐水
注：特殊使用条件的旋转接头请与钧天公司联系，订货时请注明使用条件。
1.铜壳体 2.弹簧 3.弹簧垫 4.平角垫 5.辅助密封圈
6.密封环 7.轴用挡圈 8.轴承 9.孔用挡圈 10.不锈钢转子
|

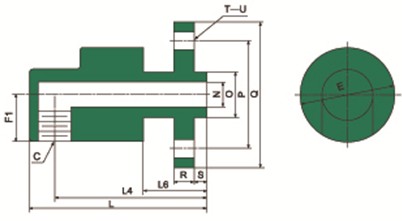

H 型单通路 法兰连接 |
|
规格 |
型号 |
C |
E |
F1 |
L |
L4 |
L6 |
N |
O |
P |
Q |
R |
S |
T |
U |
|
10 |
HD-F10 |
Rc3/8 |
55 |
28 |
118 |
103 |
43 |
8 |
20 |
60 |
90 |
14 |
6 |
4 |
14 |
|
15 |
HD-F15 |
Rc1/2 |
55 |
28 |
118 |
103 |
43 |
12 |
26 |
65 |
95 |
14 |
8 |
4 |
14 |
|
20 |
HD-F20 |
Rc3/4 |
62 |
31 |
132 |
112 |
47 |
16 |
32 |
75 |
105 |
16 |
8 |
4 |
14 |
|
25 |
HD-F25 |
Rc1 |
74 |
37 |
141 |
119 |
49 |
20 |
36 |
85 |
115 |
16 |
10 |
4 |
14 |
|
32 |
HD-F32 |
Rc1-1/4 |
90 |
45 |
171 |
143 |
57 |
30 |
46 |
100 |
140 |
18 |
10 |
4 |
18 |
|
40 |
HD-F40 |
Rc1-1/2 |
95 |
48 |
177 |
147 |
57 |
36 |
50 |
110 |
150 |
18 |
10 |
4 |
18 |
|
50 |
HD-F50 |
Rc2 |
122 |
61 |
225 |
187 |
65 |
48 |
60 |
125 |
165 |
20 |
14 |
4 |
18 |
|
65 |
HD-F65 |
Rc2-1/2 |
156 |
78 |
264 |
219 |
76 |
62 |
75 |
145 |
185 |
20 |
18 |
4 |
18 |
|
80 |
HD-F80 |
Rc3 |
160 |
80 |
286 |
231 |
90 |
75 |
90 |
160 |
200 |
20 |
12 |
8 |
18 |
|
100 |
HD- F100 |
Rc4 |
220 |
110 |
380 |
310 |
70 |
98 |
114 |
180 |
220 |
20 |
12 |
8 |
18 |
