【结构特点】
Q系列旋转接头采用球面密封结构，可自动调心、自动补偿，适用于转速不高、同心度不好的设备。其结构简单、密封可靠、无需润滑，在工业生产中应用十分广泛.
【使用参数】
1.最高转速：100RPM
2.最高温度：220℃
3.最高压力：1.8MPa
4.适用介质：饱和蒸汽、过热蒸汽、过热水
注：特殊使用条件的旋转接头请与钧天公司联系，订货时请注明使用条件。
1.壳体 2.弹簧 3.轴承 4.转子 5.球面密封环
6.密封垫 7.底盖 8.螺栓 9.导向环
|

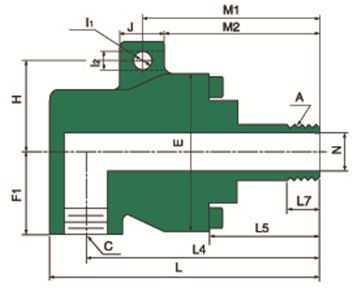

Q 型单通路 螺纹连接 |
|
规格 |
型号 |
A |
C |
E |
F1 |
H |
I1 |
I2 |
J |
L |
L4 |
L5 |
L7 |
M1 |
M2 |
N |
- |
- |
- |
- |
- |
|
20 |
QD20 |
Rc3/4 |
Rc3/4 |
96 |
48 |
48 |
12 |
12 |
25 |
141 |
118 |
40 |
20 |
89 |
- |
18 |
- |
- |
- |
- |
- |
|
25 |
QD25 |
Rc1 |
Rc1 |
104 |
52 |
55 |
12 |
12 |
26 |
180 |
165 |
47 |
22 |
- |
87 |
25 |
- |
- |
- |
- |
- |
|
32 |
QD32 |
Rc1-1/4 |
Rc1-1/4 |
120 |
63 |
70 |
14 |
14 |
26 |
194 |
152 |
58 |
25 |
- |
94 |
30 |
- |
- |
- |
- |
- |
|
40 |
QD40 |
Rc1-1/2 |
Rc1-1/2 |
130 |
70 |
78 |
16 |
16 |
32 |
220 |
187 |
69 |
30 |
- |
125 |
38 |
- |
- |
- |
- |
- |
|
50 |
QD50 |
Rc2 |
Rc2 |
160 |
80 |
80 |
18 |
18 |
35 |
239 |
194 |
65 |
32 |
133 |
- |
48 |
- |
- |
- |
- |
- |
