【结构特点】
Q系列旋转接头采用球面密封结构，可自动调心、自动补偿，适用于转速不高、同心度不好的设备。其结构简单、密封可靠、无需润滑，在工业生产中应用十分广泛.
【使用参数】
1.最高转速：100RPM
2.最高温度：220℃
3.最高压力：1.8MPa
4.适用介质：饱和蒸汽、过热蒸汽、过热水
注：特殊使用条件的旋转接头请与钧天公司联系，订货时请注明使用条件。

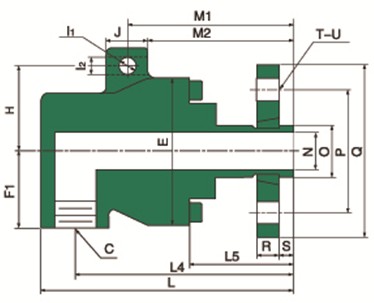

1.壳体 2.弹簧 3.轴承 4.转子 5.球面密封环
6.密封垫 7.底盖 8.螺栓 9.导向环 10.法兰
|
Q 型单通路 法兰连接 |
|
规格 |
型号 |
C |
E |
F1 |
H |
I1 |
I2 |
J |
L |
L4 |
L5 |
M1 |
M2 |
N |
O |
P |
Q |
R |
S |
T |
U |
|
20 |
QD-F20 |
Rc3/4 |
96 |
48 |
48 |
12 |
12 |
25 |
156 |
133 |
55 |
104 |
- |
18 |
27 |
75 |
105 |
16 |
8 |
4 |
14 |
|
25 |
QD-F25 |
Rc1 |
75 |
50 |
55 |
12 |
12 |
26 |
180 |
165 |
47 |
- |
95 |
25 |
34 |
85 |
115 |
16 |
8 |
4 |
14 |
|
32 |
QD-F32 |
Rc1-1/4 |
120 |
63 |
70 |
14 |
14 |
26 |
198 |
156 |
62 |
- |
98 |
30 |
42 |
100 |
140 |
18 |
12 |
4 |
18 |
|
40 |
QD-F40 |
Rc1-1/2 |
130 |
70 |
78 |
16 |
16 |
32 |
220 |
187 |
69 |
- |
125 |
38 |
48 |
110 |
150 |
18 |
12 |
4 |
18 |
|
50 |
QD-F50 |
Rc2 |
160 |
80 |
80 |
18 |
18 |
35 |
244 |
199 |
70 |
138 |
- |
48 |
60 |
125 |
165 |
20 |
15 |
4 |
18 |
