【使用参数】
1.最高转速：100RPM
2.最高温度：220℃
3.最高压力：1.8MPa
4.适用介质：饱和蒸汽、过热蒸汽、过热水
注：特殊使用条件的旋转接头请与钧天公司联系，订货时请注明使用条件。

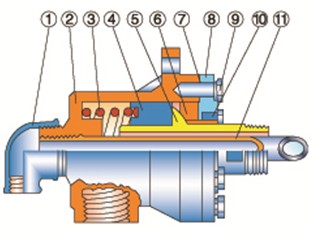

1.弯头 2.壳体 3.弹簧 4.轴承 5.转子 6.球面密封环
7.密封垫 8.底盖 9.螺栓 10.导向环 11.内管
|

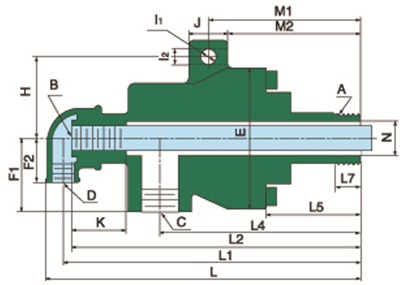

Q 型双通路 内管固定式 螺纹连接 |
|
规格 |
型号 |
A |
B |
C |
E |
F1 |
F2 |
H |
I1 |
I2 |
J |
K |
L |
L1 |
L2 |
L4 |
L5 |
L7 |
M1 |
N |
- |
- |
- |
- |
- |
- |
|
20 |
QS-G20-8 |
Rc3/ 4 |
G1/4 |
Rc3/4 |
96 |
48 |
30 |
58 |
12 |
- |
30 |
35 |
199 |
180 |
166 |
117 |
39 |
20 |
80 |
18 |
- |
- |
- |
- |
- |
- |
|
25 |
QS-G25-10 |
Rc1 |
G3/4 |
Rc3/4 |
76 |
35 |
40 |
54 |
- |
11 |
25 |
35 |
239 |
225 |
215 |
155 |
48 |
22 |
105 |
25 |
- |
- |
- |
- |
- |
- |
|
32 |
QS-G32-15 |
Rc1-1/4 |
G1/2 |
Rc1 |
120 |
63 |
38 |
70 |
- |
14 |
34 |
47 |
256 |
235 |
219 |
155 |
59 |
25 |
112 |
30 |
- |
- |
- |
- |
- |
- |
|
40 |
QS-G40-20 |
Rc1-1/2 |
G3/4 |
Rc1-1/4 |
130 |
70 |
43 |
78 |
- |
16 |
32 |
45 |
297 |
273 |
254 |
187 |
69 |
30 |
133 |
38 |
- |
- |
- |
- |
- |
- |
|
50 |
QS-G50-25 |
Rc2 |
G1 |
Rc1-1/2 |
160 |
85 |
51 |
95 |
18 |
- |
40 |
36 |
318 |
291 |
270 |
186 |
64 |
32 |
124 |
48 |
- |
- |
- |
- |
- |
- |
