【使用参数】
1.最高转速：100RPM
2.最高温度：220℃
3.最高压力：1.8MPa
4.适用介质：饱和蒸汽、过热蒸汽、过热水
注：特殊使用条件的旋转接头请与钧天公司联系，订货时请注明使用条件。

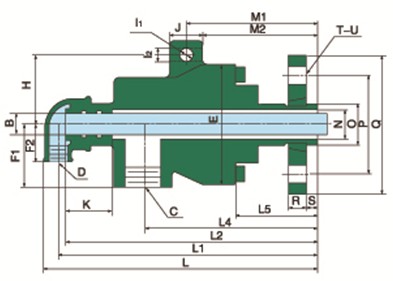

1.弯头 2.壳体 3.弹簧 4.轴承 5.转子 6.球面密封环
7.密封垫 8.底盖 9.螺栓 10.导向环 11.内管 12.法兰
|
Q 型双通路 内管旋转式 法兰连接 |
|
规格 |
型号 |
B |
C |
D |
E |
F1 |
F2 |
H |
I1 |
I2 |
J |
K |
L |
L1 |
L2 |
L4 |
L5 |
M1 |
N |
O |
P |
Q |
R |
S |
T |
U |
|
20 |
QS-XF20-8 |
12 |
Rc3/4 |
Rc1/2 |
96 |
48 |
30 |
58 |
12 |
12 |
25 |
35 |
210 |
195 |
171 |
133 |
55 |
104 |
18 |
27 |
75 |
105 |
16 |
8 |
4 |
14 |
|
25 |
QS-XF25-10 |
16 |
Rc3/4 |
Rc1/2 |
76 |
35 |
33 |
54 |
14 |
14 |
26 |
35 |
240 |
225 |
215 |
165 |
47 |
- |
25 |
34 |
85 |
115 |
16 |
8 |
4 |
14 |
|
32 |
QS-XF32-15 |
20 |
Rc1 |
Rc1/2 |
120 |
63 |
38 |
70 |
14 |
14 |
26 |
47 |
254 |
239 |
237 |
156 |
62 |
- |
30 |
42 |
100 |
140 |
18 |
12 |
4 |
18 |
|
40 |
QS-XF40-20 |
25 |
Rc1-1/4 |
Rc3/4 |
130 |
70 |
43 |
78 |
16 |
16 |
32 |
45 |
291 |
273 |
269 |
187 |
69 |
- |
38 |
48 |
110 |
150 |
18 |
12 |
4 |
18 |
|
50 |
QS-XF50-25 |
31 |
Rc1-1/2 |
Rc1 |
160 |
80 |
51 |
80 |
18 |
18 |
35 |
36 |
315 |
295 |
274 |
199 |
70 |
138 |
48 |
60 |
125 |
165 |
20 |
15 |
4 |
18 |
