【结构特点】
此类型旋转接头采用美国先进密封技术，使用进口组合密封，其转子由表面硬化处理后的不锈钢制成，可承受较小的磨损。同时，此类旋转接头可根据客户需求定制不同通道数量，不同接口尺寸的异形件。
【使用参数】
1.最高转速:50RPM
2.最高温度:120℃
3.最高压力:25.0MPa
4.适用介质:水、压缩空气、液压油等
注：特殊使用条件的旋转接头请与钧天公司联系，订货时请注明使用条件。
|

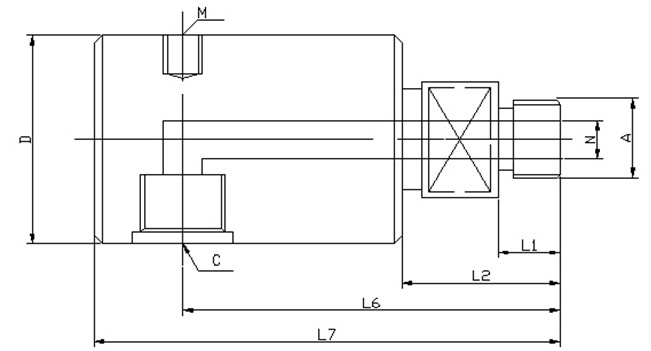

规格 |
型号 |
A |
C |
N |
D |
L1 |
L2 |
L4 |
L6 |
L7 |
|
|
|
|
|
|
|
|
8 |
JTM1-8A |
G1/4 |
G1/4 |
5 |
54 |
8 |
12 |
32 |
89 |
112 |
|
|
|
|
|
|
|
|
10 |
JTM1-10A |
G3/8 |
G3/8 |
8 |
54 |
10 |
14 |
34 |
91 |
114 |
|
|
|
|
|
|
|
|
15 |
JTM1-15A |
G1/2 |
G1/2 |
10 |
54 |
12 |
16 |
41 |
98 |
121 |
|
|
|
|
|
|
|
|
20 |
JTM1-20A |
G3/4 |
G3/4 |
14 |
58 |
14 |
18 |
40 |
108 |
135 |
|
|
|
|
|
|
|
|
25 |
JTM1-25A |
G1 |
G1 |
18 |
68 |
18 |
22 |
47 |
124 |
152 |
|
|
|
|
|
|
|
|
32 |
JTM1-32A |
G1-1/4 |
G1-1/4 |
28 |
88 |
24 |
28 |
58 |
142 |
180 |
|
|
|
|
|
|
|
|
40 |
JTM1-40A |
G1-1/2 |
G1-1/2 |
32 |
88 |
30 |
35 |
65 |
154 |
192 |
|
|
|
|
|
|
|
|
50 |
JTM1-50A |
G2 |
G2 |
45 |
116 |
30 |
35 |
65 |
166 |
209 |
|
|
|
|
|
|
|
注：此型号可依据客户要求加工多种尺寸。
