介质 |
压力 |
温度 |
转速(RPM) |
水 |
1-1/4"~1-1/2"→50 bar / 725 PSI |
130oC / 265oF |
1-1/4"~1-1/2"→2500 |
2"→40 bar / 580 PSI |
2"→750 |
H系列简易型旋转接头选用注意事项:
1、不允许在不与ROTOFLUX客户服务部门协商的情况下,超过旋转接头的极限而使用。
2、此旋转接头有两个不同的平衡密封组合:N型(标准密封)石墨密封,应用于水过滤。
D型(重负荷密封)碳化钨密封,应用于劣质过滤水的密封。在冷却水达到50度时,液压力不要超过8bar 。

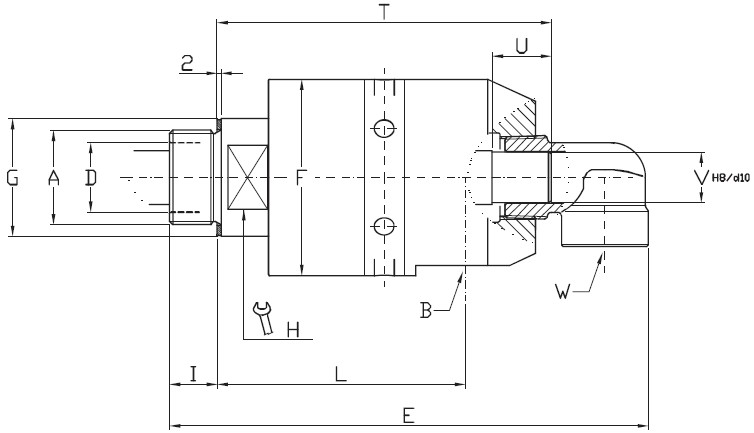

![](/ckfinder/userfiles/images/24-2(2).jpg)
型号 |
双通路 旋转虹吸管 |
水N |
水D |
A |
B |
øD |
E |
øF |
ØG |
H |
I |
L |
T |
U |
øV |
W |
KG |
H32-300-01R-810 |
H32-301-01R-810 |
G 1-1/4" RH |
G 3/4" |
31 |
211 |
84 |
55 |
46 |
22 |
112 |
145 |
26 |
22 |
G 3/4" |
3.3 |
H32-300-02L-810 |
H32-301-02L-810 |
G 1-1/4" LH |
H40-300-01R-810 |
H40-301-01R-810 |
G 1-1/2" RH |
G 1" |
36 |
243 |
99.5 |
60 |
50 |
24 |
126 |
170 |
30 |
26 |
G 1" |
4.6 |
H40-300-02L-810 |
H40-301-02L-810 |
G 1-1/2" LH |
H50-300-01R-810 |
H50-301-01R-810 |
G 2" RH |
G1-1/4" |
48 |
266 |
112 |
70 |
60 |
25 |
131 |
184 |
34 |
32.2 |
G1-1/4" |
7.3 |
H50-300-02L-810 |
H50-301-02L-810 |
G 2" LH |

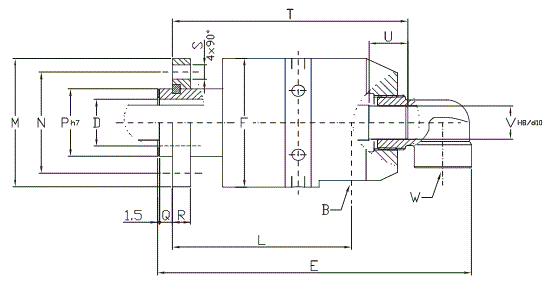

![](/ckfinder/userfiles/images/25-2.gif)
型号 |
双通路 旋转虹吸管 |
水N |
水D |
B |
øD |
E |
øF |
L |
M |
N |
øP h7 |
Q |
R |
S |
T |
U |
øV |
W |
KG |
H32-300-03F-810 |
H32-301-03F-810 |
G 3/4" |
31 |
213 |
84 |
126 |
94 |
70 |
44 |
8 |
12 |
11 |
163 |
26 |
22 |
G 3/4'' |
3.9 |
H40-300-03F-810 |
H40-301-03F-810 |
G 1" |
36 |
238 |
99.5 |
133 |
99 |
78 |
52 |
10 |
14 |
11 |
177 |
30 |
26 |
G 1'' |
5.1 |
H50-300-03F-810 |
H50-301-03F-810 |
G1-1/4" |
48 |
267 |
112 |
146 |
119 |
95 |
65 |
10 |
14 |
11 |
199 |
34 |
32.2 |
G 1-1/4'' |
8 |
