介质 |
压力 |
温度 |
转速(RPM) |
水 |
1-1/4"~1-1/2"→50 bar / 725 PSI |
130oC / 265oF |
1-1/4"~1-1/2"→2500 |
2"→40 bar / 580 PSI |
2"→750 |
1、不允许在不与ROTOFLUX客户服务部门协商的情况下,超过旋转接头的极限而使用。
2、此旋转接头有两个不同的平衡密封组合:N型(标准密封)石墨密封,应用于水过滤。
D型(重负荷密封)碳化钨密封,应用于劣质过滤水的密封。在冷却水达到50度时,液压力不要超过8bar。

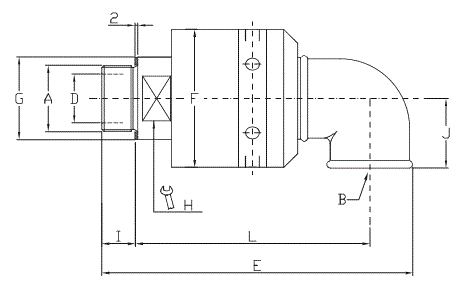

![](/ckfinder/userfiles/images/23-1.gif)
型号 |
单通路 螺纹连接 |
水N |
水D |
A |
B |
øD |
E |
øF |
H |
I |
J |
L |
KG |
H32-300-01R |
H32-301-01R |
G1-1/4" RH |
G 1/4" |
31 |
202 |
84 |
46 |
22 |
45 |
152 |
2.7 |
H32-300-02L |
H32-301-02L |
G1-1/4" LH |
H40-300-01R |
H40-301-01R |
G1-1/2" RH |
G 1/2" |
36 |
224 |
99.5 |
50 |
24 |
50 |
169 |
4.2 |
H40-300-02L |
H40-301-02L |
G1-1/2" LH |
H50-300-01R |
H50-301-01R |
G 2" RH |
G 2" |
48 |
237 |
112 |
60 |
25 |
55 |
175 |
7 |
H50-300-02L |
H50-301-02L |
G 2" LH |

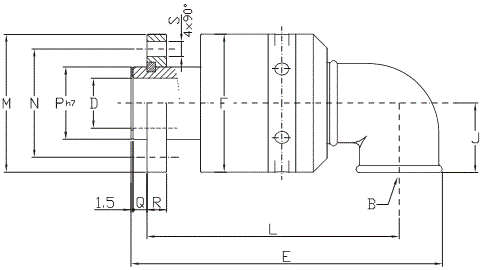

![](/ckfinder/userfiles/images/23-2.gif)
型号 |
单通路 法兰连接 |
水N |
水D |
B |
øD |
E |
øF |
J |
L |
M |
N |
øP h7 |
Q |
R |
S |
KG |
H32-300-03F |
H32-301-03F |
G1-1/4" |
31 |
204 |
84 |
45 |
166 |
94 |
70 |
44 |
8 |
12 |
11 |
3.4 |
H40-300-03F |
H40-301-03F |
G1-1/2" |
36 |
219 |
99.5 |
50 |
125 |
99 |
78 |
52 |
10 |
14 |
11 |
4.7 |
H50-300-03F |
H50-301-03F |
G 2" |
48 |
239 |
112 |
55 |
190 |
119 |
95 |
65 |
10 |
14 |
11 |
7.7 |
